ZR-40-80 (ремень ГРМ)

Небольшой ленточный конвейер с внутренним приводом

Малый конвейер с зубчатым ремнем ZR-40-80

Технические характеристики
Данные и чертежи САПР
Преимущества серии

Ширина ремня	50mm
Ширина корпуса	80mm
Высота корпуса	40mm
Центральное расстояние	по договорённости
Максимальная нагрузка / скорость	50N: 2 - 10 m/min 100N: 0.5 - 3 m/min
Условия окружающей среды	Контакт с пищевыми продуктами Чистый и сухой
Серия	Небольшой ленточный конвейер с внутренним приводом
Конвейерные ленты	Зубчатый ремень
Удлинители	Скользящие подложки (например, U-образные каналы) Контакт энкодера Сцепленные конвейерные ленты (двухрядные) Устройство уставки Напряжение питания 24 вольта Устройство уставки Держатель заготовок подставка

Дополнительная информация:

Транспортная скорость выбирается в зависимости от максимальной транспортной нагрузки:
- 2 - 10 м/мин при макс. 50 Н или
- 0,5 - 3 м/мин при макс. 100 Н
Напряжение питания: 24 В постоянного тока
Стандартная конвейерная лента: зубчатая лента, опционально с закладными гайками (другие - по запросу)

Загрузить данные САПР

Drawing small conveyor with timing belt ZR-40-80

Конвейерная лента с зубчатым ремнем

Конвейеры с зубчатым ремнем выгодно отличаются точностью ходовых характеристик. Ремни плотно входят в зацепление с соответствующими зубчатыми шкивами и поэтому не имеют проскальзывания при правильной работе (в отличие от плоских ремней). Мощность передается через зубья ремня. При выборе конвейерной ленты с зубчатым венцом вы можете руководствоваться своими возможностями. Выберите подходящую ленту: например, со вставными гайками для держателей заготовок или без них, с поперечными профилями или специальным покрытием.

Внутренний привод

Мы производим конвейерную ленту с зубчатой передачей в варианте с внутренним или поперечным двигателем. Вариант с приводом, встроенным в корпус, впечатляет своей простотой интеграции в ваши системы. При проектировании требуется только корпус, а двигатель не мешает.

Ваши преимущества

Внутренний привод: отсутствие мешающих контуров, простота конструкции и легкая интеграция в существующие системы
Использование алюминиевых профилей: Простой монтаж в существующие системы
Использование высококачественных материалов: нержавеющая сталь и алюминий
Большой выбор конвейерных лент, в том числе по индивидуальному заказу
Простота обслуживания: ленточные конвейеры, интегрированные в существующие системы автоматизации, могут быть без проблем демонтированы
Специальные решения по запросу

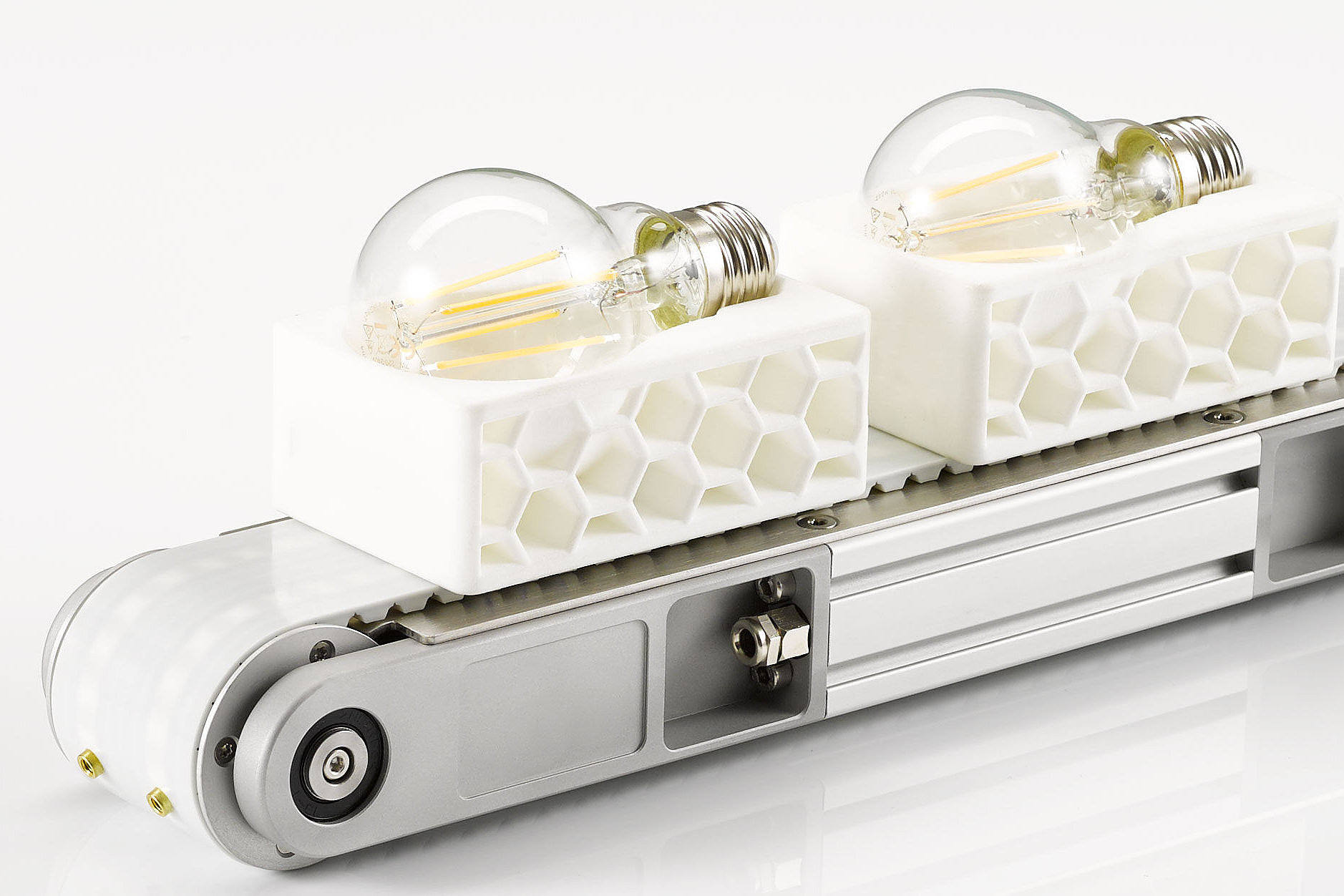

Зубчатый ремень со вставными гайками
Держатель заготовок
Синее покрытие Sylomer
Губчатая резина оранжевого цвета
Тканевое покрытие зеленого цвета
Перекрестные профили
Поворотная конвейерная лента: транспортировка бутылок
Поворотная конвейерная лента: транспортировка бутылок

Документация и электрическая схема

Вы уже получили от нас конвейерную ленту и вам нужна документация / схема подключения?

Просто попросите о них

Индивидуальные проекты и расширения

По запросу мы также можем выполнить индивидуальный дизайн. Примеры вы можете найти здесь. Просто свяжитесь с нами.

В контактную форму

Где я могу найти номер проекта?

Номер проекта вашей конвейерной ленты нанесен лазером прямо на изделие или на документы..
