Förderband kurz

Kurze Förderbänder für präzise Übergaben

Förderstrecken können, abhängig vom Anwendungsfall, stark variieren. Manchmal geht es nur um wenige Zentimeter, beispielsweise bei einer Übergabe zwischen zwei Stationen, einem kurzen Puffer innerhalb einer verketteten Anlage oder einem Taktgeber im Maschinentakt.

Genau dort beginnt die eigentliche konstruktive Herausforderung: Ein kurzes Förderband ist kein einfach gekürztes Standardband. Rollendurchmesser, Gurtwahl und Antriebsgeometrie müssen aufeinander abgestimmt sein, damit das System auf engem Raum zuverlässig funktioniert.

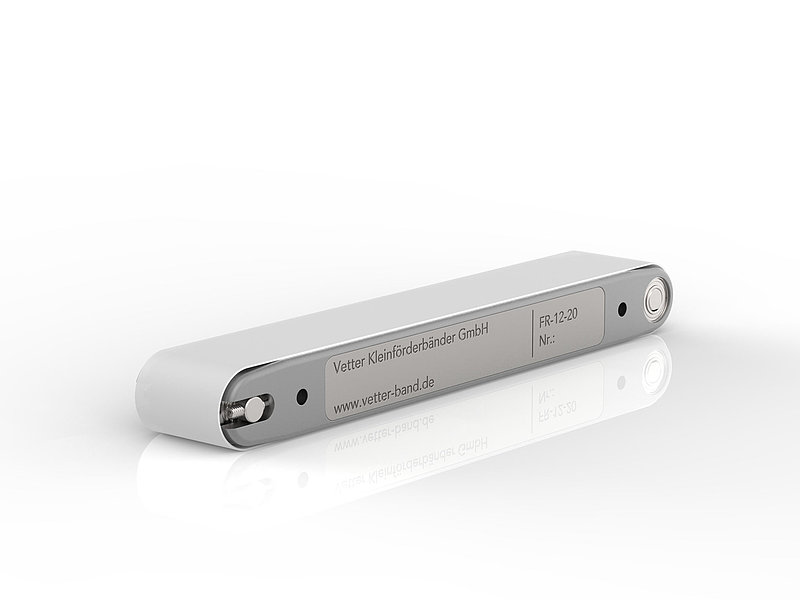

Für höchste Ansprüche auf kleinstem Raum: Vetter bietet serienmäßige Kleinförderbänder mit Achsabständen ab 100 mm, die auch komplexe Förderaufgaben auf kurzen Distanzen zuverlässig meistern. Wie lang oder kurz die Förderlösung dabei wirklich sein darf und welche Parameter die Wahl beeinflussen, klären wir gerne in einem individuellen Gespräch.

Jetzt beraten lassen

Kurz ist nicht gleich kompakt – eine wichtige Unterscheidung

Kurze Förderbänder und flache bzw. kompakte Förderbänder werden häufig gleichgesetzt, obwohl sie unterschiedliche Anforderungen beschreiben. „Kompakt“ bezieht sich auf die Bauhöhe, also darauf, wie viel Platz das Band in der Vertikalen benötigt. „Kurz“ hingegen beschreibt den Achsabstand und damit die nutzbare Förderlänge zwischen Antriebs- und Umlenkrolle.

Ein kurzes Band kann gleichzeitig flach sein, muss es aber nicht. Entscheidend ist, welche Dimension in der jeweiligen Einbausituation den Engpass darstellt. Wer ein Band mit sehr kurzem Achsabstand benötigt, stellt andere konstruktive Anforderungen als jemand, der vor allem eine geringe Bauhöhe sucht, auch wenn die Lösungen auf den ersten Blick ähnlich wirken.

Ab welchem Achsabstand wird es konstruktiv anspruchsvoll?

Die untere Grenze eines Förderbandes wird nicht durch die Länge des Gehäuses bestimmt, sondern durch den Rollendurchmesser. Dieser definiert, wie eng der Gurt umgelenkt werden kann und damit, wie kurz der Achsabstand konstruktiv realisierbar ist.

Im Vetter-Standard liegt der kleinste Achsabstand bei 100 mm. Kürzere Ausführungen sind als Sonderkonstruktion realisierbar und werden projektspezifisch ausgelegt. Ob und wie geringere Größen realisierbar sind, entscheidet sich im Einzelfall.

Der Rollendurchmesser ist dabei nicht der einzige limitierende Faktor. Auch die Gurtstärke und -steifigkeit spielen eine Rolle: Ein zu dicker oder zu steifer Gurt lässt sich auf kleinem Radius nicht sauber umlenken. Bei sehr kurzen Achsabständen müssen Rolle und Gurt deshalb gemeinsam betrachtet werden.

Typische Einsatzfälle für kurze Förderbänder

Kurze Förderbänder übernehmen in automatisierten Anlagen häufig Aufgaben, die auf den ersten Blick unscheinbar wirken, aber prozessentscheidend sind.

Übergabeelement: Zwischen zwei Förderstrecken oder Bearbeitungsstationen sorgt ein kurzes Band für einen kontrollierten Transfer. Je kleiner der Rollendurchmesser und je dünner der Gurt, desto geringer der Spalt zwischen zwei Bändern.
Pufferstrecke: In verketteten Anlagen wird ein kurzes Band als Zwischenpuffer eingesetzt, um Taktunterschiede zwischen zwei Stationen auszugleichen.
Innermaschinelle Kurzförderung: In Stanzwerkzeugen müssen Teile auf wenigen Zentimetern von A nach B gefördert werden. Der verfügbare Bauraum lässt oft nur einen sehr kurzen Förderweg zu – der aber zuverlässig funktionieren muss.

Ein Beispiel aus der Praxis: Ein Förderband mit 90 mm Achsabstand war notwendig, weil die beiden angrenzenden Maschinen konstruktiv nicht näher zusammengeschoben werden konnten. Die Lücke war gesetzt, das Band musste sich daran anpassen.

Jetzt beraten lassen

Gurtauswahl bei kurzen Achsabständen

Entscheidend bei der Gurtauswahl ist das Längen-Breiten-Verhältnis. Kurze und schmale Bänder lassen sich mit einer breiten Gurtauswahl realisieren. Kurze und gleichzeitig breite Bänder stellen höhere Anforderungen: Ohne ausreichende Elastizität läuft der Gurt seitlich ab – elastische Gurte sind dann zwingend, die Auswahl entsprechend eingeschränkter.

Hinzu kommt, dass kleine Umlenkdurchmesser, die kurze Konstruktionen mit sich bringen, zweilagige Gurte grundsätzlich ausschließen. Es sind nur einlagige Gurte einsetzbar. Welcher Gurt konkret geeignet ist, hängt vom Transportgut, der Oberflächenanforderung und den Umgebungsbedingungen ab und wird projektspezifisch ausgelegt.

Häufige Anforderungen – und was Kunden oft unterschätzen

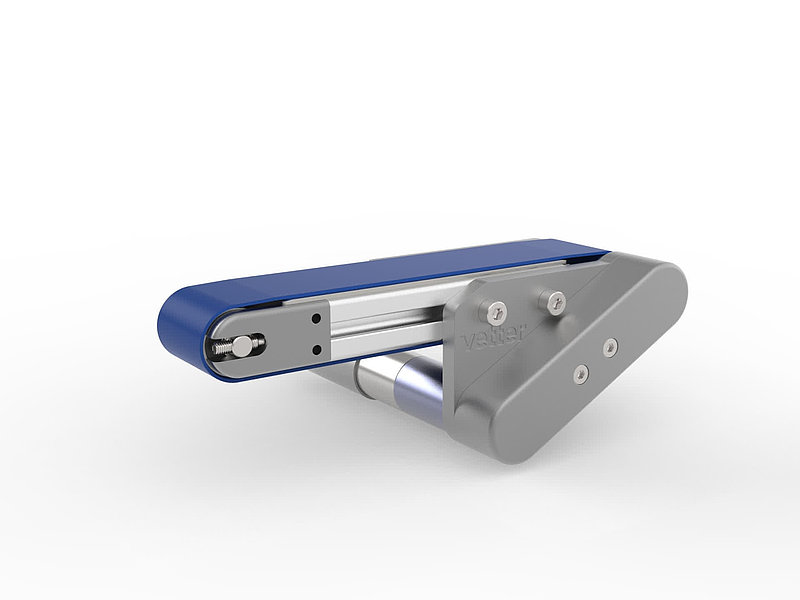

Was bei kurzen Förderbändern häufig unterschätzt wird, sind die konstruktiven Konsequenzen der Anforderungen. Eine beidseitige Messerkante wirkt auf den ersten Blick einfach umsetzbar, ist es aber nicht. Mit dem Baukasten-Mittenantrieb lässt sie sich realisieren, in 20 und 40 mm Breite. Bei anderen Produktreihen ist eine beidseitige Messerkante grundsätzlich nicht möglich. Ob die gewünschte Konfiguration mit der konkreten Einbausituation vereinbar ist, klärt sich daher immer im Beratungsgespräch.

Ähnliches gilt für den Antrieb. Der Motor hat eine konstruktiv bedingte Mindestgröße, unabhängig davon, wie kurz das Band ist. Bei längeren Förderbändern fällt das kaum ins Gewicht. Bei sehr kurzen Achsabständen verschiebt sich das Verhältnis jedoch deutlich, sodass der Antrieb relativ zum Gehäuse mehr Raum einnimmt. Das ist technisch lösbar, muss aber von Anfang an in der Planung berücksichtigt werden.

Wer diese Zusammenhänge kennt, plant realistischer. Wer sie nicht kennt, braucht Beratung – und bekommt sie bei Vetter.

Beratung anfragen

Positionierungsgenauigkeit: auch bei kurzen Bändern kein Kompromiss

Kurz heißt nicht ungenau. Eine Positionierungsgenauigkeit von 0,1 mm ist mit Vetter-Förderbändern grundsätzlich erreichbar – herausfordernd, aber möglich, und unabhängig von der Bandlänge. Auch auf kleinstem Raum lässt sich damit eine reproduzierbare Teilepositionierung realisieren.

Kurze Förderbänder erfordern durchdachte Lösungen

Kurze Förderbänder stellen konstruktiv bedingt besonders hohe Anforderungen. Achsabstand, Rollendurchmesser, Gurtwahl und Antrieb greifen hier auf engem Raum unmittelbar ineinander und lassen sich nicht unabhängig voneinander betrachten.

Wer diese Zusammenhänge früh berücksichtigt, vermeidet spätere Anpassungen und erhält eine Lösung, die zuverlässig funktioniert. Genau deshalb werden kurze Förderbänder bei Vetter nicht als verkürzte Standardlösung gedacht, sondern individuell ausgelegt – abgestimmt auf Einbausituation, Prozessanforderung und Bauraum.

Das Ergebnis sind Förderlösungen, die auch auf wenigen Zentimetern präzise, stabil und reproduzierbar arbeiten.

Jetzt Kontakt aufnehmen

FAQ

Was ist der kürzeste lieferbare Achsabstand bei Vetter-Förderbändern?

Im Standard liegt der kleinste Achsabstand bei 100 mm. Kürzere Ausführungen bis 100 mm sind als Sonderkonstruktion realisierbar und werden projektspezifisch ausgelegt.
Welcher Gurt eignet sich für kurze Achsabstände?

Kurze Achsabstände erfordern dünne, biegsame Gurte, die den engen Umlenkradius sauber durchlaufen – zweilagige Gurte scheiden grundsätzlich aus. Bei kurzen und gleichzeitig breiten Bändern sind elastische Gurte notwendig, damit das Band nicht seitlich abläuft. Welcher Gurt konkret geeignet ist, klären wir auf Basis Ihrer Anwendung.
Wie exakt lässt sich ein kurzes Förderband positionieren?

0,1 mm Positionierungsgenauigkeit ist grundsätzlich erreichbar unabhängig von der Bandlänge.
Unterscheidet sich ein kurzes Förderband von einem kompakten oder flachen Band?

Ja. Kompakt beschreibt die Bauhöhe/Baubreite, kurz den Achsabstand. Beides kann kombiniert werden, beschreibt aber unterschiedliche konstruktive Anforderungen. Wenn Ihr primärer Engpass die Förderlänge ist, ist ein kurzes Band die richtige Kategorie.
