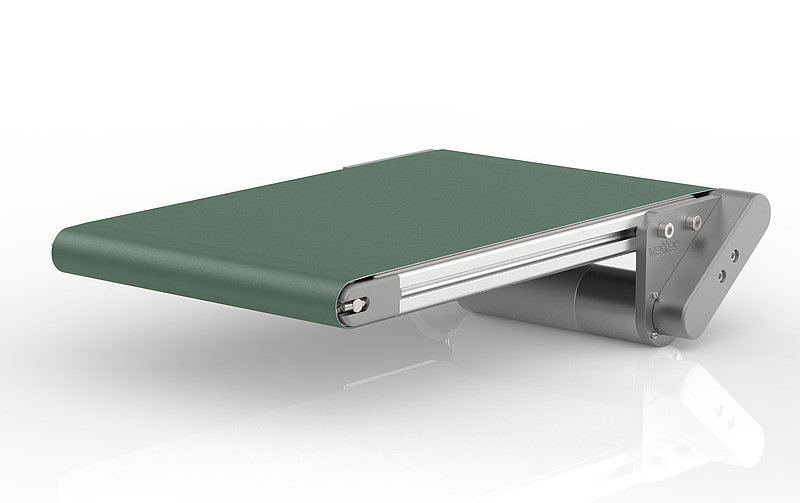

Flache Förderbänder mit minimaler Bauhöhe

Flache Förderbänder für geringe Einbauhöhen

Manchmal entscheiden Millimeter. Wenn der Bauraum in einer Maschine auf das Nötigste reduziert ist, muss sich das Förderband einfügen. Mit Gesamtbauhöhen ab rund 24 mm bietet Vetter Systeme, die dort noch funktionieren, wo andere mit deutlich größeren Dimensionen anfangen. Der entscheidende Faktor ist dabei nicht nur die Höhe, sondern die gesamte Konstruktion: integrierter Antrieb, kein herausragendes Anbauteil, ein klar definiertes Quadermaß. Das macht die Planung einfacher und die Integration in bestehende oder neue Maschinen unkomplizierter.

Lassen Sie sich jetzt beraten

Der Schlüssel liegt im Rollendurchmesser

Die Bauhöhe eines Förderbands wird im Wesentlichen von einem einzigen Parameter bestimmt: dem Durchmesser der Umlenkrolle. Je kleiner die Rolle, desto flacher das gesamte System. Alle anderen Komponenten, Profil, Gurt und Antrieb, bauen darauf auf.

Im Vetter-Standard beginnt der kleinste Rollendurchmesser bei 22 mm. Daraus ergibt sich eine Gehäusehöhe von etwa 20 mm und eine Gesamtbauhöhe von rund 24 mm inklusive Gurt. Viele Vergleichsprodukte beginnen erst bei Rollendurchmessern von etwa 80 mm – der Unterschied in der Einbausituation ist entsprechend deutlich.

Technisch ist sogar ein Rollendurchmesser von 12 mm realisierbar. In der Praxis kommt diese Ausführung jedoch selten zum Einsatz, zeigt aber, was konstruktiv möglich ist, wenn ein Projekt es erfordert.

Ab welchem Achsabstand wird es konstruktiv anspruchsvoll?

Die untere Grenze eines Förderbandes wird nicht durch die Länge des Gehäuses bestimmt, sondern durch den Rollendurchmesser. Dieser definiert, wie eng der Gurt umgelenkt werden kann und damit, wie kurz der Achsabstand konstruktiv realisierbar ist.

Im Vetter-Standard liegt der kleinste Achsabstand bei 100 mm. Kürzere Ausführungen sind als Sonderkonstruktion realisierbar und werden projektspezifisch ausgelegt. Ob und wie geringere Größen realisierbar sind, entscheidet sich im Einzelfall.

Der Rollendurchmesser ist dabei nicht der einzige limitierende Faktor. Auch die Gurtstärke und -steifigkeit spielen eine Rolle: Ein zu dicker oder zu steifer Gurt lässt sich auf kleinem Radius nicht sauber umlenken. Bei sehr kurzen Achsabständen müssen Rolle und Gurt deshalb gemeinsam betrachtet werden.

Fördertechnik für kompakte Maschinenkonzepte

Flache Förderbänder werden branchenübergreifend in unterschiedlichsten Anwendungen eingesetzt. Dazu zählen unter anderem:

Stanzmaschinen: Direktintegration in die Maschine, da der verfügbare Bauraum keine große Bauhöhe zulässt
Werkzeug- und Bearbeitungsmaschinen: Abtransport von Kleinteilen im engen Maschinenraum
Elektronikfertigung: Transport von Leiterplatten und Bauteilen in kompakten Anlagen
Montage- und Prüfautomaten: präzise Übergabe von Teilen zwischen einzelnen Stationen

Nicht die Branche entscheidet, sondern der Platzbedarf. Überall dort, wo enge Einbauverhältnisse die Konstruktion bestimmen, ist ein flaches Förderband keine Sonderlösung, sondern die naheliegende Wahl.

Ein weiterer oft unterschätzter Vorteil: Kleine Rollendurchmesser ermöglichen eine besonders geringe Übergangslücke zwischen zwei hintereinander angeordneten Förderbändern. Dadurch wird verhindert, dass Produkte kippen, sich stauen oder blockieren – ein wichtiger Faktor überall dort, wo ein nahtloser Weitertransport erforderlich ist.

Flach bedeutet nicht schwach

Eine flache Bauweise hat keine pauschalen Nachteile was Traglast oder Lebensdauer anbelangt. Bei sehr schweren Transportgütern empfehlen wir jedoch einen stärkeren Profilaufbau, aber das ist eine lastabhängige Empfehlung, die unabhängig von der Bauhöhe gilt.

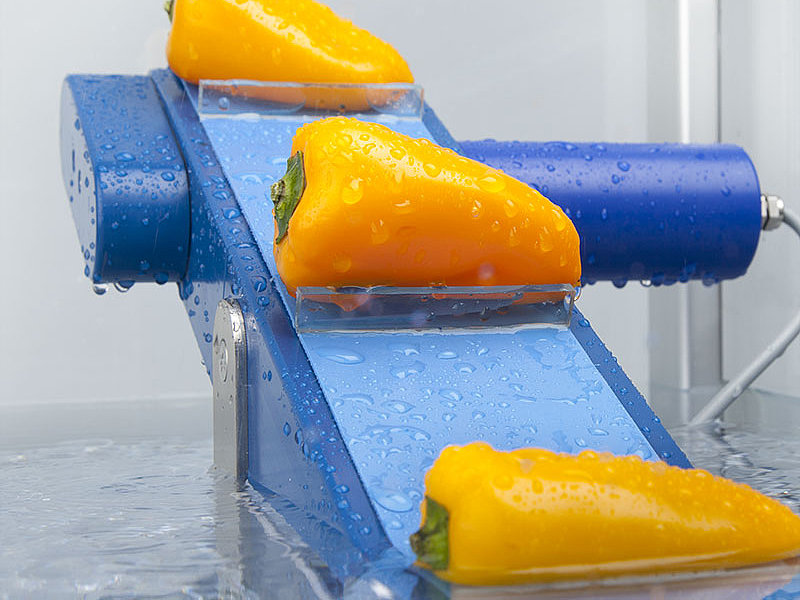

Eine reale Einschränkung besteht bei der Abdichtung gegen Flüssigkeiten. Flache Bänder lassen sich nicht ohne weiteres flüssigkeitsdicht ausführen. Bei Spritzwasser oder Reinigungsflüssigkeiten empfehlen wir, den Antrieb nach oben zu legen oder zusätzliche Abdeckungen einzuplanen. Solange keine Abdichtungsanforderungen bestehen, gibt es keinen Zielkonflikt zwischen Bauhöhe und Funktionalität.

Einfache Integration in bestehende Konstruktionen

Vetter-Förderbänder lassen sich über die gesamte Länge mit Item-Profilen und Nutensteinen befestigen. Alternativ ist eine Montage über Gewindebohrungen im Antriebs- und Umlenkgehäuse möglich.

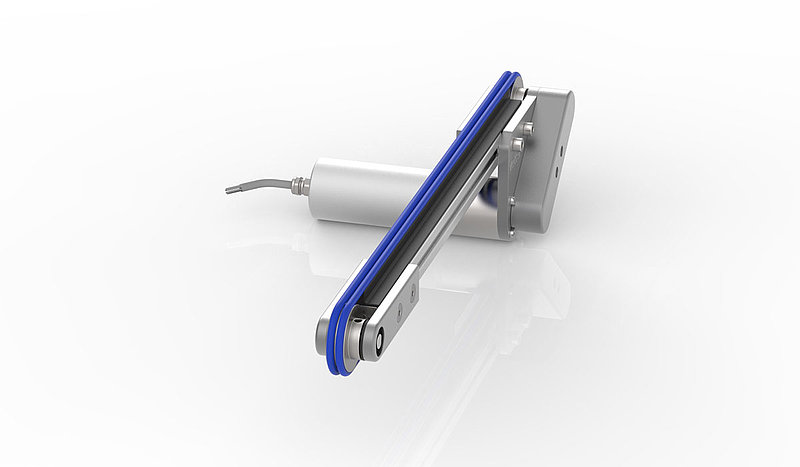

Die richtige Gurtwahl für flache Bänder

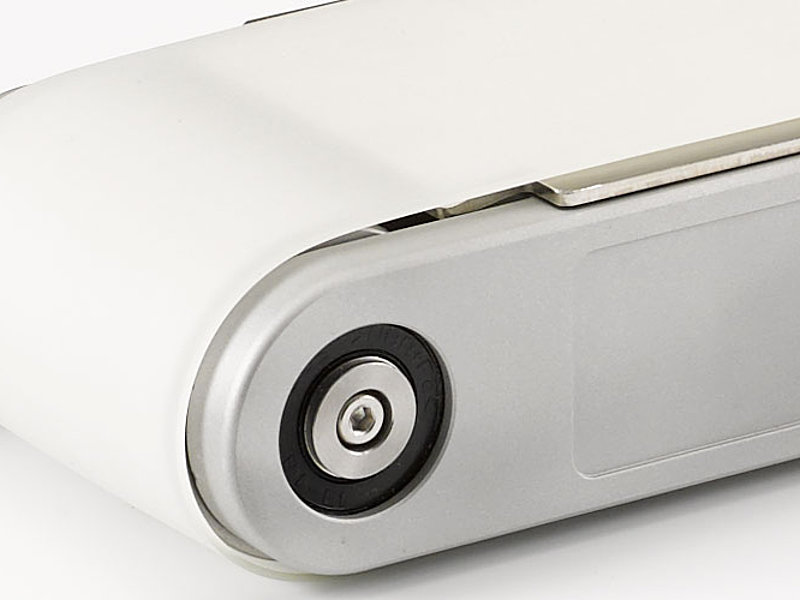

Kleine Rollendurchmesser stellen besondere Anforderungen an den Transportgurt: Er muss dünner und beweglicher sein, um die engen Umlenkradien sauber zu durchlaufen. Dadurch ist die Gurtauswahl im Vergleich zu Bändern mit größeren Rollen etwas eingeschränkt – in der Praxis stellt das jedoch kein Problem dar. Unser Sortiment deckt diese Anforderungen ab; bei korrekt ausgewähltem Gurt bleiben Laufruhe und Präzision uneingeschränkt erhalten.

Ein weiterer Effekt: Dünne Gurte auf kleinen Rollen verringern die Übergangslücke zwischen zwei Förderbändern zusätzlich. Das ist ein konkreter funktionaler Vorteil überall dort, wo Produkte von einem Band auf das nächste übergeben werden.

Beratung anfragen

Leichte Reinigung auch bei flachen Konfigurationen

Flache Bauweise und einfache Reinigung schließen sich nicht aus. Das Baukastensystem bietet alle notwendigen Komponenten, darunter Edelstahlteile, glatte Gurtoberflächen und reinigungsfreundliche Ausführungen, auch in flacher Konfiguration.

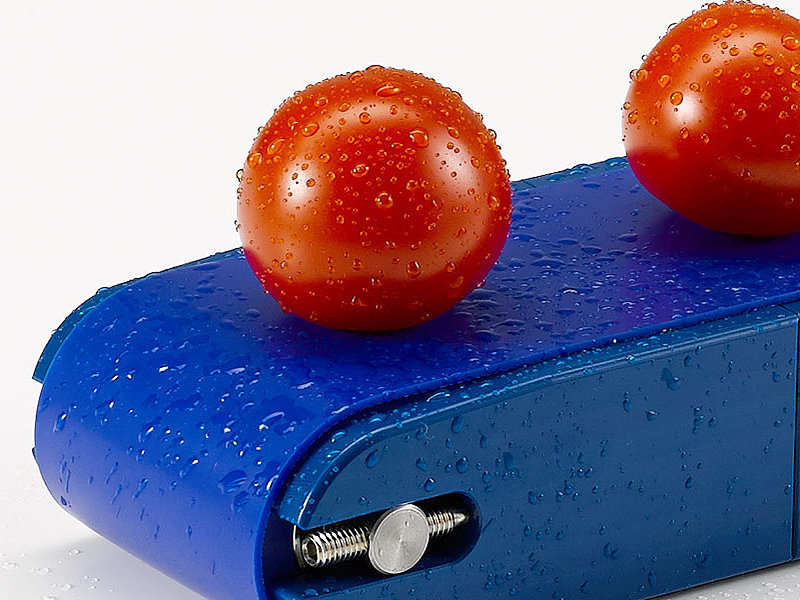

Für die Lebensmittelindustrie entwickeln wir aktuell eine spezialisierte Variante mit besonderem Fokus auf hygienische Oberflächen. Die flache Bauweise ist dabei kein Nachteil – im Gegenteil: Weniger Kanten und Totzonen bedeuten auch weniger Stellen, an denen sich Rückstände absetzen können.

Maximale Funktionalität auf minimalem Raum

Die Wahl der Fördertechnik sollte nicht durch die Platzverhältnisse eingeschränkt werden. Flache Kleinförderbänder ab 24 mm Bauhöhe ermöglichen die Automatisierung in Bereichen, in denen herkömmliche Systeme schlicht zu groß dimensioniert sind. Durch den Fokus auf kleine Rollendurchmesser und eine integrierte Bauweise bietet Vetter Lösungen, die Präzision, einfache Integration und Prozesssicherheit vereinen, ohne Kompromisse bei der Traglast.

Ob es um den nahtlosen Transfer kleinster Bauteile oder die Integration in hochkompakte Stanz- und Montageanlagen geht: Die flache Bauweise ist oft der entscheidende Schlüssel für ein effizientes Maschinendesign.

Individuelle Lösung für Ihre Einbausituation anfragen

Individuelle Lösung anfragen

FAQ

Welche Bauhöhen sind bei Flach-Förderbändern möglich?

Im Standard liegt die Gesamtbauhöhe bei ca. 24 mm, bei einem Rollendurchmesser von 22 mm und einer Gehäusehöhe von 20 mm. Konstruktiv ist ein Rollendurchmesser von 12 mm realisierbar, was in der Praxis aber eher selten Anwendung findet. Vergleichsprodukte starten oft erst bei 80 mm Rollendurchmesser, Vetter bietet damit deutlich kompaktere Systeme.
Leidet die Tragfähigkeit bei flacher Bauweise?

Nein. Es gibt keine pauschalen Nachteile bei Traglast oder Lebensdauer, die sich aus der flachen Bauweise ergeben. Bei sehr schweren Gütern empfehlen wir ein stärkeres Profil – das ist jedoch eine lastabhängige Empfehlung, keine Einschränkung durch die Bauhöhe.
Welcher Gurt eignet sich für ein flaches Förderband?

Kleine Rollendurchmesser erfordern dünnere, beweglichere Gurte. Unser Sortiment deckt diese Anforderungen ab. Welcher Gurt konkret geeignet ist, klären wir auf Basis Ihrer Anwendung.
Kann ich zwei flache Förderbänder hintereinander betreiben?

Ja, und das ist ein besonderer Vorteil flacher Bänder. Kleine Rollendurchmesser und dünne Gurte minimieren die Übergangslücke zwischen zwei Bändern erheblich. Das verhindert, dass Produkte kippen oder stecken bleiben.
Ist ein flaches Förderband auch für den Reinraum oder die Lebensmittelindustrie geeignet?

Ja. Flache Bauweise und Reinigbarkeit schließen sich nicht aus. Mit den richtigen Materialien, Edelstahl, FDA-Gurte, ist auch eine reinraumtaugliche oder hygienische Ausführung möglich.

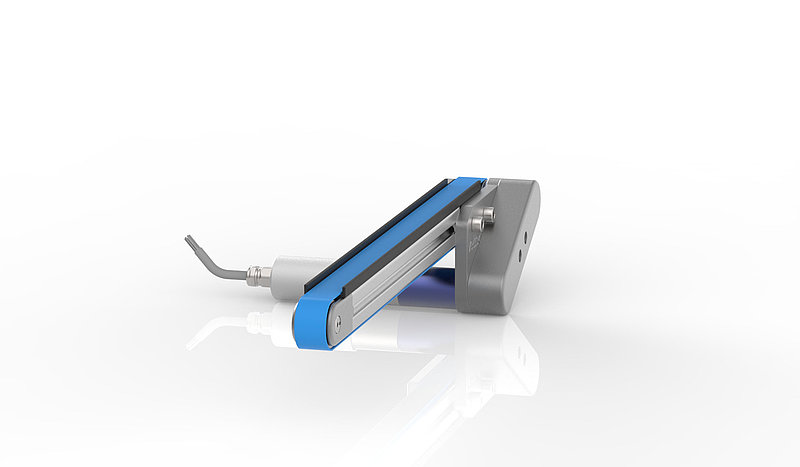

Schmales Förderband mit Seitenführungen von Vetter Kleinförderbänder
